一、产品功能
HD-A520-3零跌落试验仪，主要用于考核包装件、家居用品等在实际运输、装卸过程中受到跌落冲击的影响程度，评定包装件在搬运过程中耐冲击强度和包装设计的合理性。
二、主要技术参数
|
指标
|
参数
|
|
控制方式
|
PLC控制
|
|
显示方式
|
触摸屏显示
|
|
数据输出
|
USB输出
|
|
负载
|
≤500 kg
|
|
跌落高度
|
0 ～ 1000 mm
|
|
上升速度
|
约2m/min
|
|
E字支架间隔
|
220mm
|
|
驱动方式
|
油缸、气缸驱动
|
|
液压单元组合
|
1.5kW（2HP） 40L油箱
|
|
试样
|
适用于各类包装材料/冰箱/桌椅/箱柜/等
|
|
试样尺寸
|
面跌落：*大约1200mm×1200mm×1200mm（L*W*H）
|
|
棱角跌落：*大约800mm×800mm×800mm（L*W*H）
|
|
仪器外形尺寸
|
约2300mm×1490mm×1950mm（L*W*H）
|
|
重 量
|
约1380kg
|
|
气 源
|
≥0.6MPa
|
|
电 源
|
3∮ AC380V
|
|
整机功率
|
约1.6kW
|
|
主要测试项目
|
测试各类包装材料/冰箱/桌椅/箱柜等的抗跌落冲击损坏的能力
|
三、操作原理
测试时把样品放置在E字支架上，确定测试方式(面跌落、棱跌落、角跌落)，使用扶架固定样品，操作面板控制释放装置，使样品升到设定高度后以自由落体的方式跌落到底板上，根据得出的数据可直观的表现出产品是否符合标准。
四、试验标准
GB/T 4857.5-92包装 运输包跌落试验方法。
五、产品特点
(一)硬件特点
1.整体采用加厚方通、槽钢和实心钢组成，避免测试过程产生的撞击移位，保证机器的稳定性;
2.机器外观采用烤漆喷涂工艺，防锈能力高、外型美观;
3.载物E字支架负重强，*高可达500kg;
4.使用拉线位移编码器实时反馈提升高度，保证数据的准确性;
5.载物E字支架跌落到底板后，底板上有防二次冲击撞击装置，保证数据的准确性。
(二)软件特点

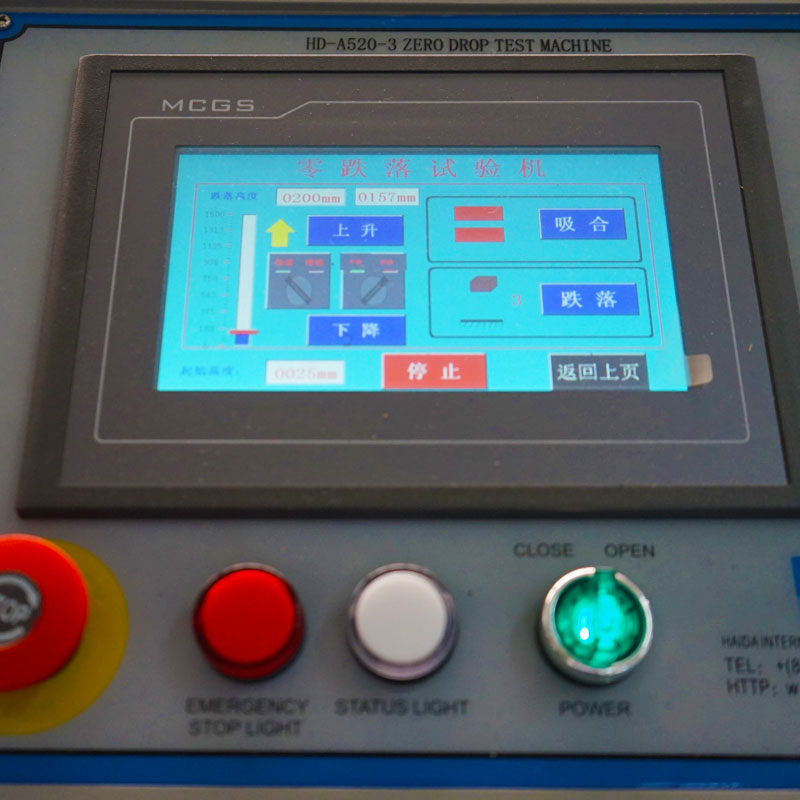

1.采用触摸屏PLC程序控制，操作便捷;
2.行程限位保护、漏电保护设计，保证操作**;
3.异常故障报警提示，保证操作**。
注：乐思体育仪器始终致力于产品性能和功能的**及改进，基于该原因，产品技术规格、外观亦会相应改变。
